Na podzim přibývá prací, u kterých elektrocentrála stojí jinde, než kde je potřeba proud. Dům se dostavuje před zimou, distributor ohlásí výměnu trafostanice, obec chystá adventní trh. Stroj potřebuje zpevněnou plochu, příjezd pro přívěs a odstup od oken kvůli hluku a výfukovým plynům. Mezi ním a rozvaděčem tak může ležet i 50 až 100 m kabelu. Jeho délka a průřez rozhodují o tom, kolik napětí dojde na konec trasy a jestli se kabel cestou nezahřeje víc, než má.
Kolik napětí se ztratí po cestě
Každý vodič má odpor, a proto na něm část napětí zůstane. Úbytek roste s proudem a s délkou a klesá s průřezem. U třífázového vedení s odporovou zátěží ho zjednodušeně spočítáte jako √3 × proud × odpor jednoho vodiče × délka. Odpor najdete v katalogovém listu kabelu. U pryžového kabelu H07RN-F uvádí výrobce při 20 °C zhruba 7,98 Ω/km pro průřez 2,5 mm², 3,30 Ω/km pro 6 mm² a 1,21 Ω/km pro 16 mm². Zahřátý vodič má odpor o něco vyšší.
Tři příklady pro představu:
- 75 m kabelu 5 × 16 mm² a proud 50 A na fázi: úbytek asi 7,9 V, tedy 2 % ze 400 V.
- 100 m kabelu 5 × 6 mm² a proud 30 A: asi 17 V, tedy 4,3 %.
- 50 m jednofázové prodlužovačky 3 × 2,5 mm² při 16 A: asi 12,8 V, tedy 5,6 % z 230 V. U jedné fáze se místo √3 násobí dvěma, proud teče tam i zpět.
Pro instalace napájené z distribuční sítě doporučuje norma ČSN 33 2000-5-52 v příloze G úbytek nejvýš 3 % u osvětlení a 5 % u ostatních obvodů. U dočasného rozvodu od elektrocentrály se vyplatí držet podobnou hranici. Poslední příklad ji překračuje, takže prodlužovačka 2,5 mm² se na delší trasu od stroje nehodí.
Ztracené napětí se v kabelu mění v teplo. V prvním příkladu je to dohromady kolem 680 W rozložených do 75 m, zhruba 9 W na metr. Natažený kabel takové teplo odvede do okolí. Stočený na bubnu ho odvádí mnohem hůř.
Zásuvka na stroji určuje, jaký kabel přijde
Průmyslové konektory podle IEC 60309 poznáte podle barvy: modrá znamená 230 V, červená 400 V. Konektory pro různé proudy mají různou velikost, takže vidlici 63 A do zásuvky 32 A nezastrčíte. Číslo v ampérech říká, kolik výkonu konektor přenese:
- modrá 16 A / 230 V: asi 3,7 kW, stejně jako domácí zásuvka,
- červená 16 A / 400 V: asi 11 kVA,
- červená 32 A: asi 22 kVA,
- červená 63 A: asi 43,6 kVA,
- červená 125 A: asi 86,6 kVA.
Výbava strojů se liší podle velikosti. Například v přehledu elektrocentrál podle výkonu, který zveřejňuje půjčovna Valeon, má nejmenší stroj 15 kVA jednu zásuvku 32 A / 400 V a stroj 40 kVA dvě zásuvky 32 A, jednu 63 A a svorky. U stroje 150 kVA už vede do hlavního rozvaděče jeden silný kabel z výkonového vývodu, protože zásuvka by plný výkon nepřenesla.
S tím souvisí jištění. Jistič na začátku vedení chrání i samotný kabel, proto podle ČSN 33 2000-4-43 nesmí jeho jmenovitý proud převýšit to, co kabel trvale unese. Tenká prodlužovačka zapojená přes redukci rovnou do zásuvky 32 A tak chráněná není: jistič stroje nevypne, ani když se prodlužovačka přehřívá. Spotřebiče 230 V se proto připojují přes přenosný rozvaděč se zásuvkami 230 V / 16 A, které mají vlastní jištění a proudové chrániče.
Kabely po 25 metrech: spoje, buben a venkovní provedení
Hotové kabely s konektory se k elektrocentrálám půjčují v kusech po 25 m, některé průřezy i po 12,5 m. Delší trasa se skládá spojováním. Každý spoj je další místo, kde se kontakt zahřívá a kam může zatéct voda, proto je dobré skládat trasu z co nejmenšího počtu kusů.

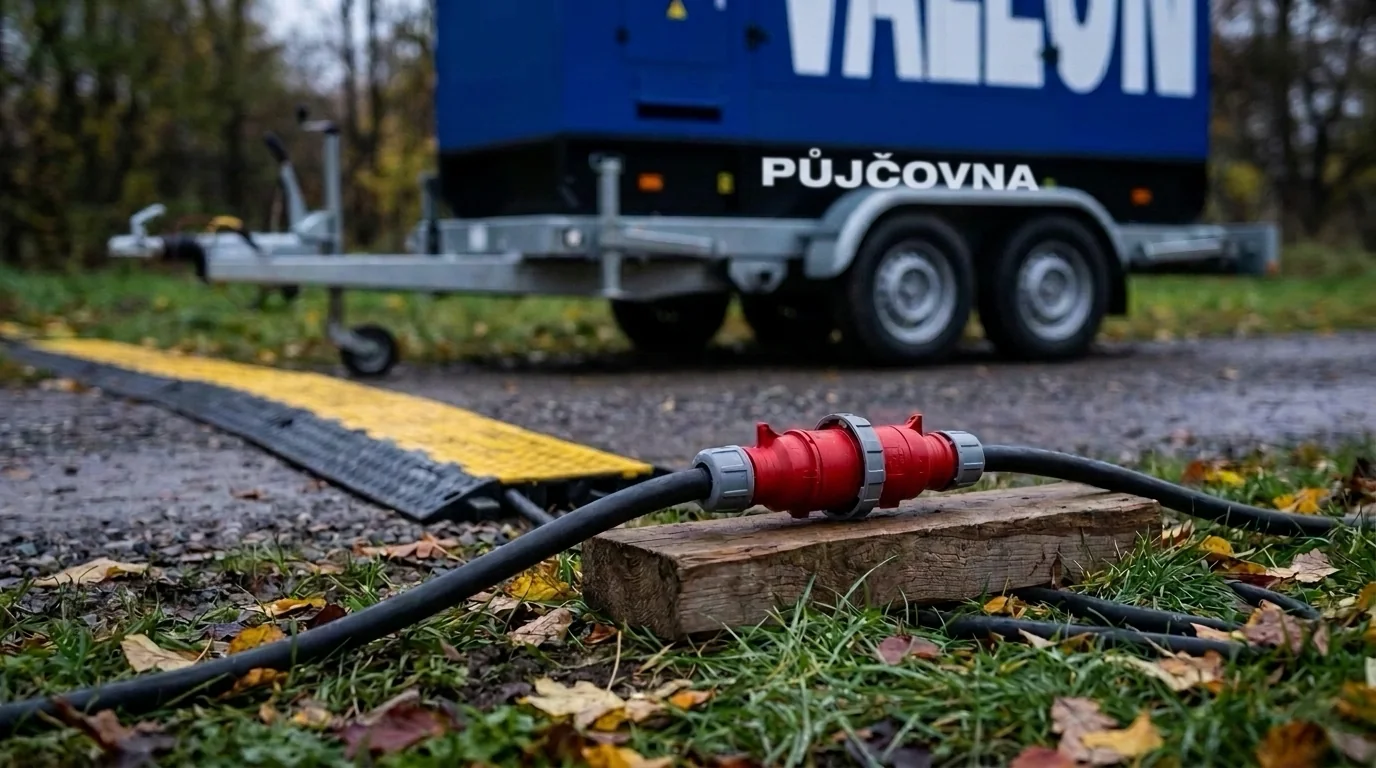

- Spoje nenechávejte v trávě ani v kaluži. Podložte je, aby ležely nad zemí, a veďte je mimo místa, kudy se chodí.
- Konektory v krytí IP44 snesou stříkající vodu. Krátké ponoření vydrží až provedení IP67.
- Kabel přes cestu patří pod kabelový přejezd. Neveďte ho pootevřeným oknem ani dveřmi, kde ho přivřou.
- Kabel na bubnu odviňte celý, i když potřebujete jen polovinu délky. Výrobce bubnu se 40 m kabelu H07RN-F 3G1,5 uvádí zatížení 1 000 W navinutého a 3 300 W odvinutého.
- Na venkovní trasu volte pryžový kabel H07RN-F nebo odolnější. Výrobce ho určuje do suchého, vlhkého i mokrého prostředí venku a pokládat ho dovoluje do −25 °C.
- Před položením kabel projděte rukama a poškozený kus vyřaďte. V mokré trávě je natržená izolace přímé riziko úrazu.
Jak odkrokovat trasu a co nahlásit
Na změření trasy stačí projít ji krok za krokem.
- Vyberte místo pro stroj: venku, na rovné a zpevněné ploše, s příjezdem pro přívěs a odstupem od oken. Nikdy v garáži, stodole ani ve stanu.
- Projděte trasu tak, jak kabel opravdu povede, podél zdí, kolem rohů a přes cesty, ne nejkratší čarou.
- Kroky převeďte na metry. Délku svého kroku zjistíte, když si deset kroků jednou odměříte pásmem.
- Přičtěte pár metrů na oblouky a na připojení na obou koncích a zaokrouhlete nahoru na celé kusy: 58 m i s touto rezervou znamená tři kabely, tedy 75 m.
- Vyfoťte rozvaděč nebo svorky, kam se má kabel připojit, a zapište hodnotu hlavního jističe.
S těmito údaji vybere průřez a koncovky ten, kdo kabel dodává. Do domovní nebo firemní instalace připojuje elektrocentrálu elektrikář, a to jen přes přepínač, který objekt oddělí od distribuční sítě.
Když musí stroj stát daleko od rozvaděče, pomůže silnější průřez nebo kratší trasa. Větší stroj úbytek napětí v kabelu nezmenší. Po vydatnějším dešti se vyplatí projít spoje a zkontrolovat, jestli pořád leží nad zemí.
